Ingeniería de detalle y modelado 3D
Instalación de calentadores en la PTC Manantiales Behr
- Cliente
- YPF
- Ubicación
- Yacimiento Manantiales Behr, Cuenca del Golfo San Jorge
- Servicio
- Ingeniería de detalle y modelado 3D
El desafío
Había que instalar calentadores de petróleo en la planta de tratamiento de crudo con un cronograma crítico y un presupuesto cerrado. Para evitar paradas no programadas, sobrecostos por retrabajos en campo y adendas, el cliente exigía una ingeniería de detalle con trazabilidad total y las interferencias validadas antes de construir.
La solución
- Relevamiento 3D con nube de puntos de la instalación existente.
- Modelado BIM multidisciplinario: civil, mecánica y procesos en un mismo modelo.
- Ingeniería de cañerías en CADWorx, con spools fabricados con exactitud antes del montaje.
Del relevamiento a la obra
-

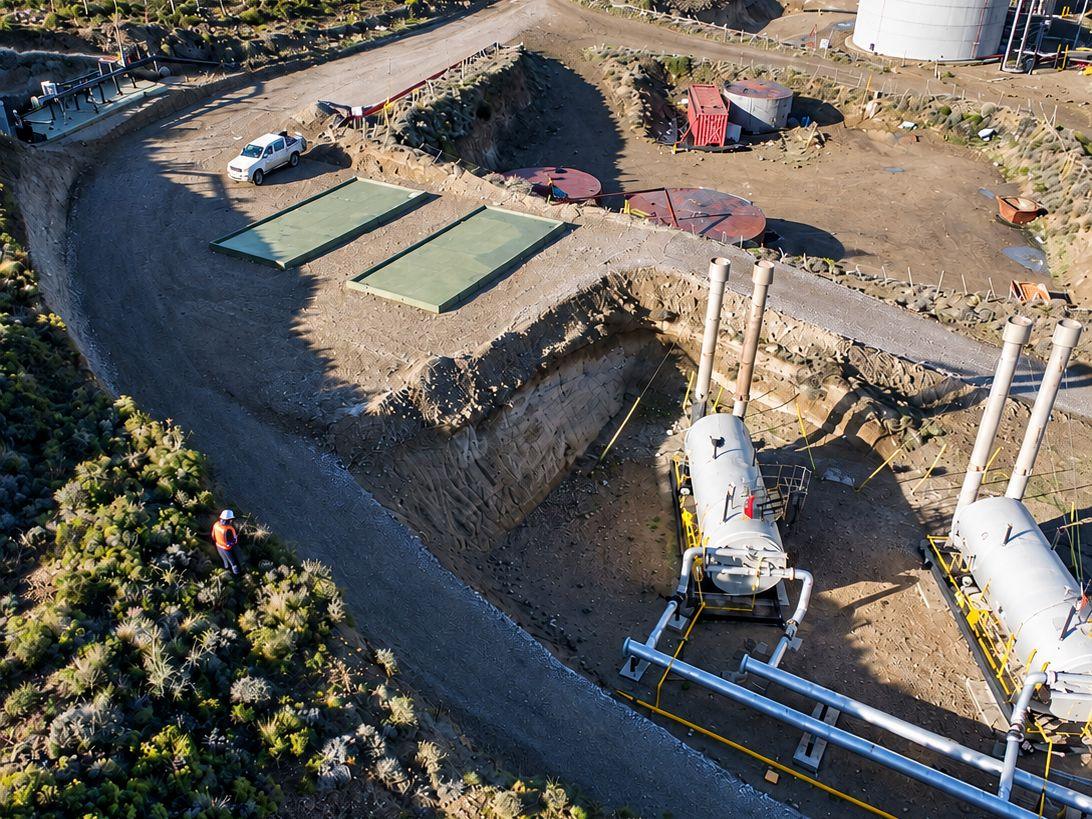

Imagen ilustrativa1Relevamiento inicialRelevamos la planta en operación para diseñar sobre las dimensiones reales del sitio. -

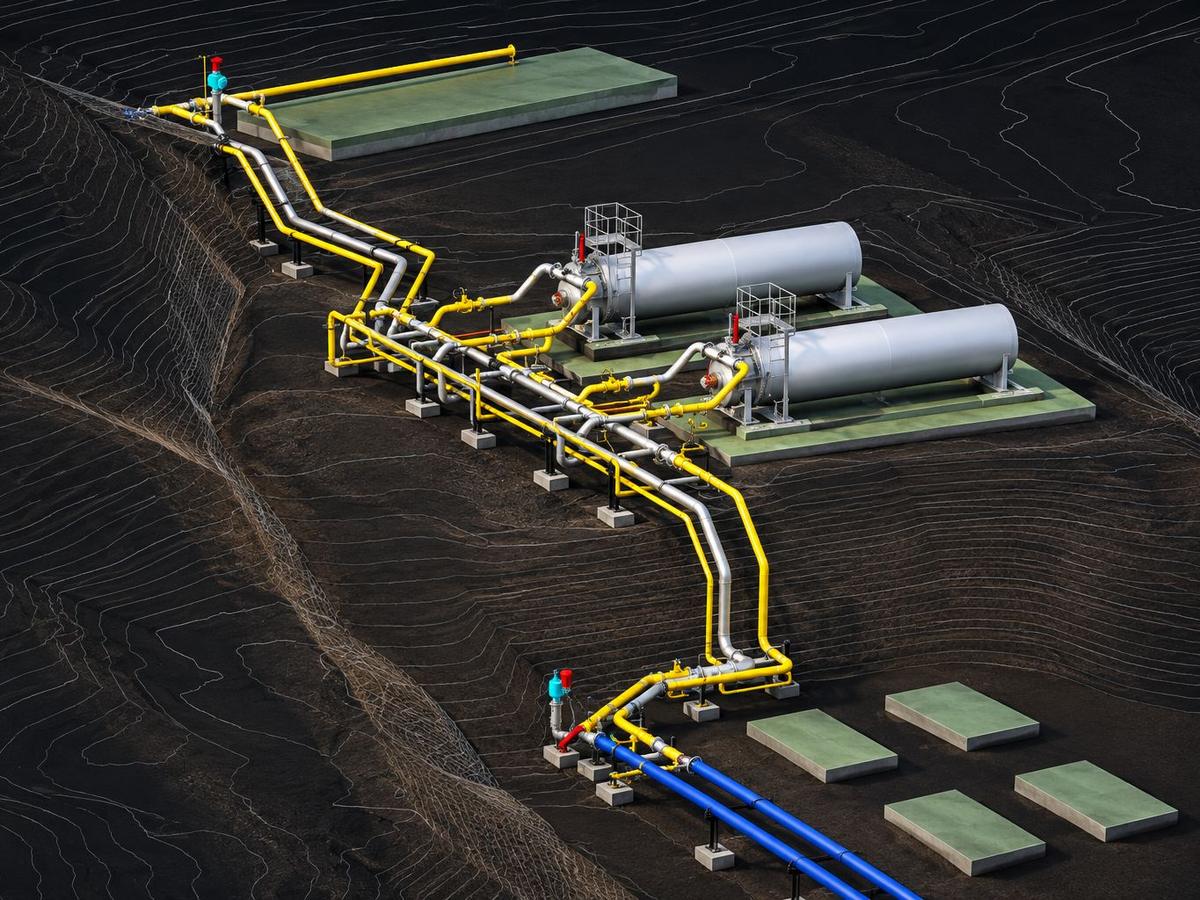

Modelo 3D2Modelo 3DCalentadores, cañerías, soportes y bases modelados en BIM; el piping, en CADWorx. -

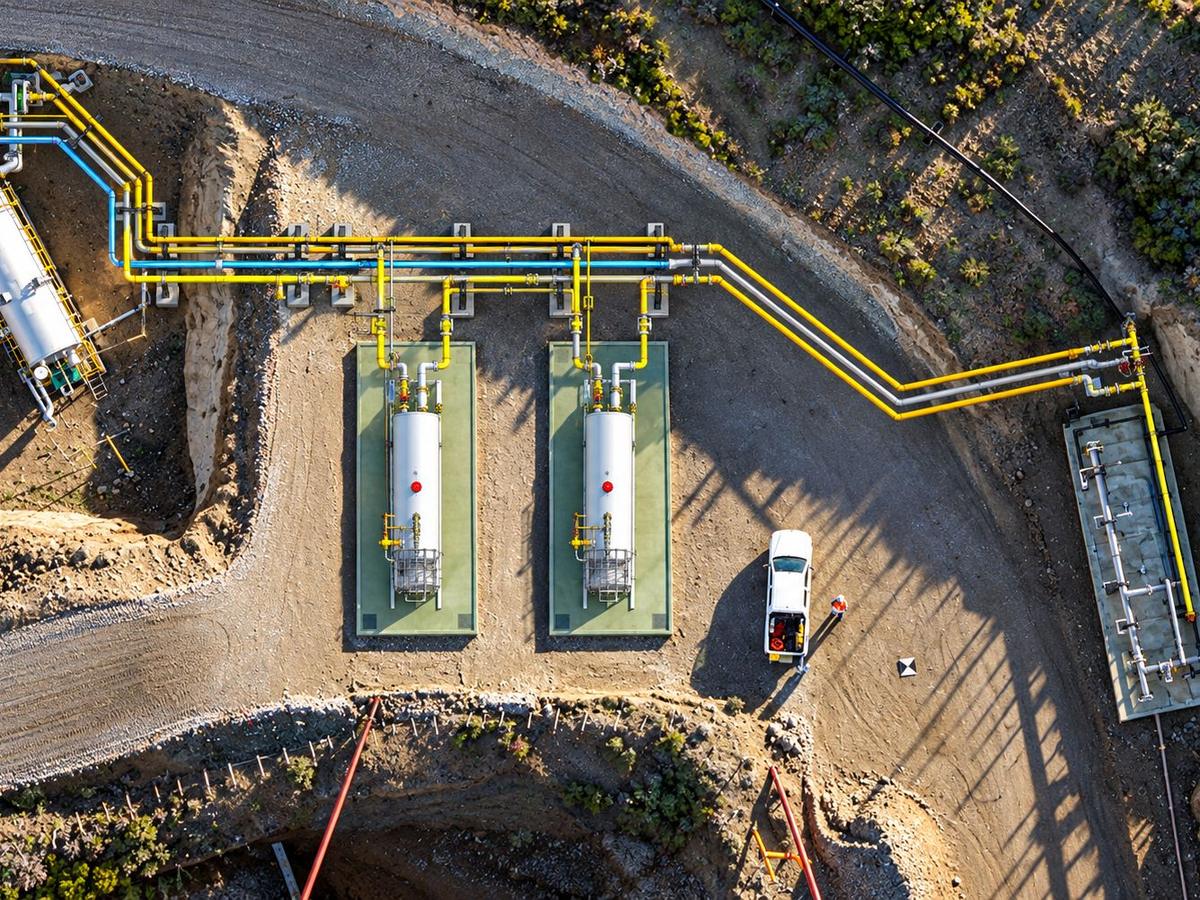

Imagen ilustrativa3Implantación sobre ortomosaicoUbicamos el modelo sobre la imagen aérea del sitio para validar accesos, distancias e interferencias. -

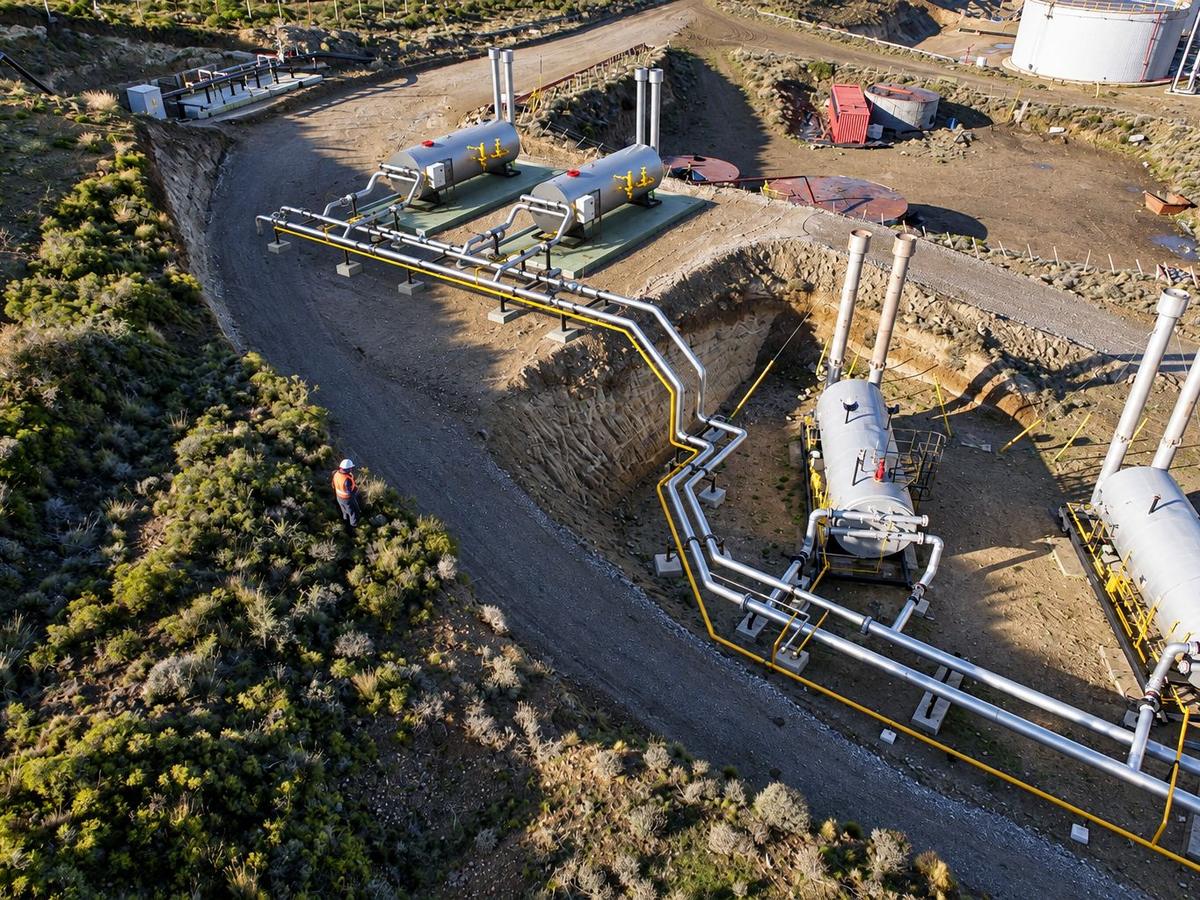

Fotomontaje4Fotomontaje del modeloIntegramos el modelo en el sitio real para revisar y aprobar el diseño antes de construir. -

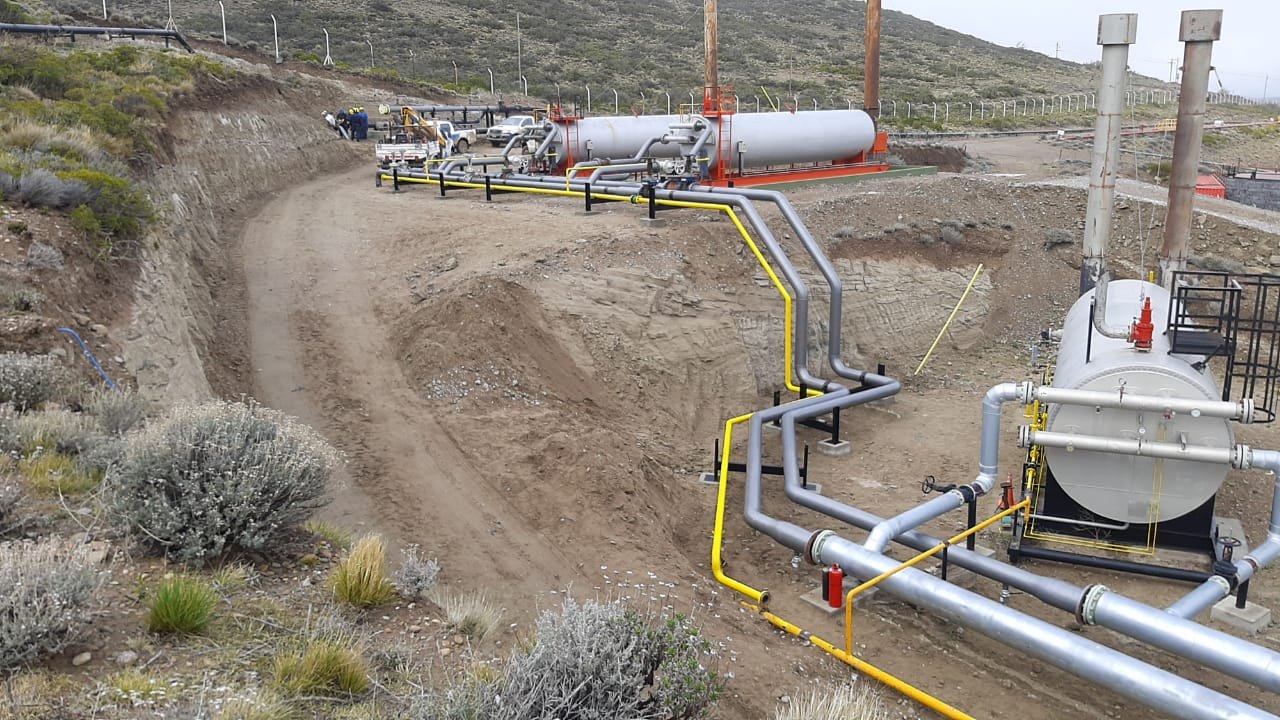

Foto real de la obra5Obra terminadaLos spools fabricados en taller se montaron sin retrabajos en campo.
Resultados
- 100% de cumplimiento del presupuesto.
- Plazos cumplidos.
- Cero retrabajos en campo.
- Más soldaduras en taller y menos ajustes en el montaje.
